Наши проекты




Телецентр «под ключ»: разработка проекта, монтаж и запуск вещательного комплекса.


    Специалистами компании «Инженер-Сервис» совместно с компанией «Technical Brothers» был разработан проект, осуществлен монтаж и запуск телеканала «MTV Украина», предполагающий вещание в формате 24 часа в сутки 7 дней в неделю.

    При разработке проекта телеканала за основу была принята концепция безленточного производства программ, что позволило применить передовые решения и технологии.

    В состав телеканала «MTV Украина» входят:

• эфирная аппаратная
• аппаратная медиаменеджмента
• аппаратно - студийный блок
• аппаратные нелинейного монтажа
• отдел ТЖК.

    Основным технологическим узлом телеканала, и эфирной аппаратной в частности, обеспечивающем запись, хранение и воспроизведение материала, является видео-сервер Omneon Spectrum, работающий под управлением системы автоматизации вещания Morpheus компании Pro-Bel.

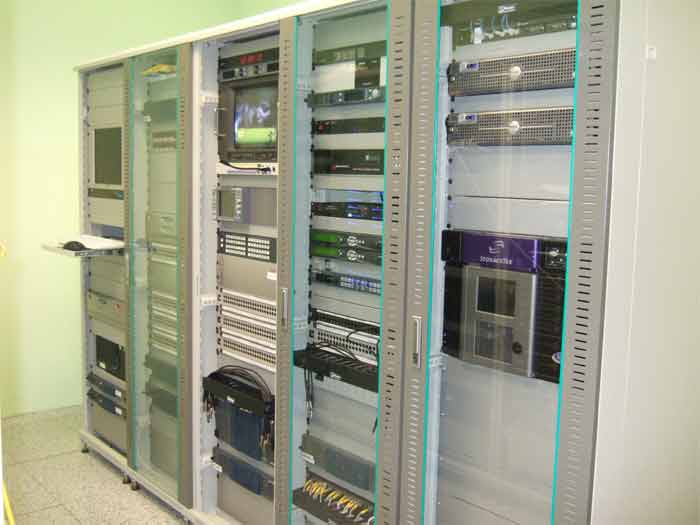

    Модульная архитектура видео-серверов Omneon Spectrum позволила создать отказоустойчивую систему ввода/вывода и хранения материала.

Инсталлированная на “MTV Украина” система включает в себя следующие компоненты:

• 2 модуля MediaDirector MCP 2101 работают одновременно, обеспечивая 100% резервирование. MCP 2101 – центральный модуль, работающий под управлением операционной системы реального времени, хранящейся на твердотельной памяти устройства. Отвечает за организацию файловой системы, управление и связь всех компонентов системы (Media Port, Media Store), а также распределение потоков данных между устройствами ввода/вывода видео материала (Media Port) и трансфером файлов (поддержка протоколов FTP, SMB и AFP) средствами Gigabit Ethernet интерфейса. Обеспечен FTP трансфер со скоростью более 60МБ/сек.
• 10 модулей ввода/вывода видео и звука MediaPort MIP 1001a, четыре из которых обеспечивают непрерывное вещание основного и резервного программных каналов в режиме A/B roll, а остальные используются для записи с внешних устройств (внешние линии, видеомагнитофоны и др.) и просмотра, уже имеющегося на сервере видео материала.
• 2 дисковых массива Media Store MS 4272b обеспечивают единое, высоконадежное дисковое пространство для хранения 600 часов видеоматериала в формате MPEG-2 9Mб/сек с возможностью дальнейшего масштабирования. В системе есть автоматическая диагностика состояния дисков, что позволяет избежать перебоев в работе.

    Благодаря технологии Smart Scalability и модульной архитектуре серверов Omneon дальнейшее наращивание системы по объему хранения данных, количеству каналов записи/воспроизведения, а также осуществление перехода из одного формата вещания (SD) в другой (HD), или добавление нового, осуществляется без остановки работы самой системы.

    Система автоматизации вещания Pro-Bel Morpheus, работающая на телеканале “MTV Украина”, осуществляет управление видео-сервером Omneon, архивом, основным (Pro-Bel Halo 32x32) и резервным (Pro-Bel Halo 16x16) матричными коммутаторами, основной и резервной титровальными станциями Pixel Power Clarity 100 SD CG, видеомагнитофонами, а также интергированным в систему эфирным микшером Pro-Bel TX500.

    Pro-Bel Morpheus состоит из двух базовых компонентов:

• система автоматизации Morpheus, отвечающая за управление внешними устройствами и, непосредственно, за выдачу материала в эфир, в соответствии с расписанием, составленным службой планирования.
Morpheus Media Management - комплекс серверов приложений (Applications Server), выполняющих различные задачи операторов системы в автоматическом и ручном режимах (оцифровка материала, преобразование материала, управление архивом, сбор статистики, создание отчетных форм, интеграция с программными и аппаратными системами сторонних производителей и т. п.).

    За управление внешними устройствами в автоматизации вещания Morpheus отвечает Device Controller (Контроллер Устройств).
    Для обеспечения 100% отказоустойчивой работы системы автоматизации Morpheus были зарезервированы следующие компоненты:

• Morpheus event store – сервер автоматизации
• Multi Channel Edit Workstation - рабочее место по управлению эфирным плей-листом телеканала
• Morpheus Database – сервер базы данных
• Morpheus Device Controller – контроллер устройств.

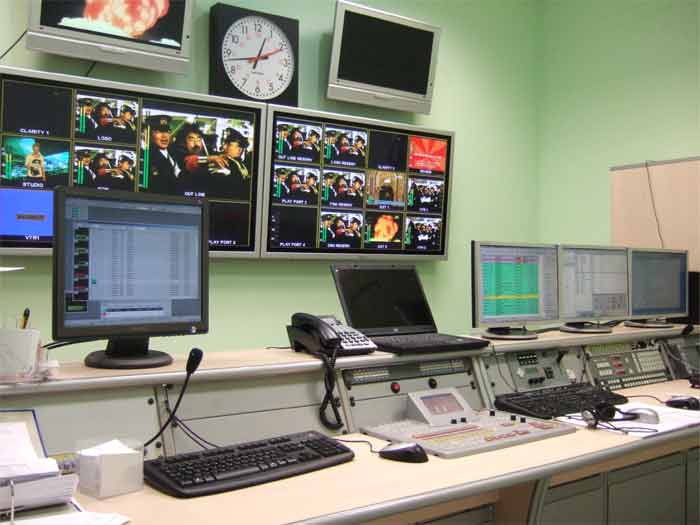

    Для визуального мониторинга в эфирной аппаратной установлены две плазменные панели Panasonic TH-50PHD8, подключенные к двум MultiViewer системам Harris NEO SuiteView Solo, обеспечивающих вывод 12 SDI источников на одну плазменную панель. Качественные характеристики видео и аудио сигналов измеряются с помощью приборов TVM-840 компании Harris и 1206D компании RTW. В качестве резервных источников используются видеомагнитофоны Panasonic AJ-SD930BE формата DVCPRO 50 с возможностью, как автоматического (автоматизация вещания), так и ручного управления. Переход с основного видео тракта на резервный осуществляется посредством аварийного коммутатора Harris VTS-6801.

В консоль оператора эфира установлены панели ручного управления основным, резервным матричными коммутаторами, аварийным коммутатором, а также Master Control панель Pro-Bel TX500, предназначенная для ручного управления эфирным микшером, его звуковым контролем и настройками кееров (DSK 1и DSK 2).









    Эфирная аппаратная телеканала «MTV Украина» оборудована следующими рабочими местами:
• Main ON LINE Multi Channel Edit Workstation – основное рабочее место по управлению эфирным плей-листом телеканала
• Back-Up ON LINE Multi Channel Edit Workstation – резервное рабочее место по управлению эфирным плей-листом телеканала
• Omneon Manual Control Workstation – рабочее место для ручного управления сервером Omneon, в случае выхода из строя системы автоматизации. Установлены программные приложения (MediaTools) по созданию, редактированию и выводу плей-листов PlayTool, а также программное приложение для просмотра и редактирования видео материала ClipTool Pro.
• OFF LINE Multi Channel Edit Workstation –рабочее место для проверки правильности составления плей-листов
• Server Review Station – рабочая станция для просмотра видео материала
• Main Pixel Power Station – основная рабочая станция знакогенератора
• Back-UP Pixel Power Station – резервная рабочая станция знакогенератора
• Subtitling Station – рабочая станция управления субтитрами.

    В соответствии с требованиями закона о контроле вещания все выходящие в эфир программы записываются и сохраняются в устройстве хранения системы CaptureBox Compliance.

    Для ввода, индексации и проверки материала на телеканале «MTV Украина» предусмотрена аппаратная медиаменеджмента (оцифровки материала).
    Под управлением системы автоматизации Morpheus, видео материал (внешние линии, видеомагнитофоны, сигнал студии, и т.д), поступающий на телеканал, оцифровывается в видео-сервер Omneon Spectrum в режиме реального времени, используя для этого Omneon MediaPort MIP 1001a с возможностью одиночного, или пакетного захвата материала. Также реализована возможность File Ingest, если носителем является жесткий или лазерный диск, либо удаленный сервер хранения данных. В качестве инструмента транскодирования, приходящего видео и аудио материала в формат вещания (MPEG-2 9Mб/сек), используется система Telestream FlipFactory.

    В состав аппаратной медиаменеджмента входят следующие рабочие станции:
• Ingest Station - Три станции ввода (оцифровки) материала, две из которых, оборудованы видеомагнитофонами Sony J-30/SDI и Panasonic AJ-SD930BE.
• Server Review Station – рабочая станция для просмотра видео материала
• Flip Factory Workstation –рабочее место для управления и контроля системы Telestream FlipFactory.

    Для производства собственных программ и адаптации иноязычного контента на телеканале «MTV Украина» создан сетевой комплекс аппаратных нелинейного монтажа. В состав комплекса входят пять аппаратных на базе Apple Mac Pro c платами ввода-вывода материала AJA Kona-LHe и программным обеспечением Apple Final Cut, а также две аппаратные на базе PC Workstation c платами ввода-вывода материала AJA Xena -LHe и программным обеспечением Adobe Premiere.

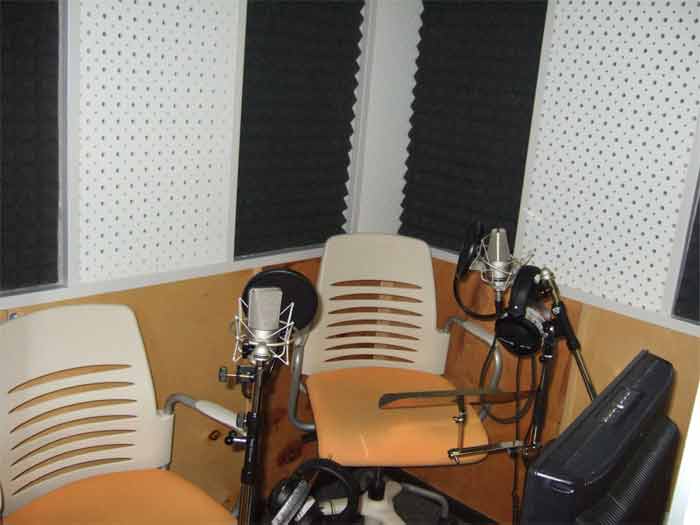

Для записи звука три аппаратные оборудованы специальными звуко - изолированными кабинами, а для записи и монтажа сложных звуковых программ, на двух монтажных станциях установлено программное обеспечение Pro Tools компании DigiDesign.

    Все станции, входящие в данный комплекс, подключены по Gigabit Ethernet к единому медиа хранилищу EditShare объемом 6Тб.
Система EditShare позволяет:
• объединить в комплекс до 24 станций нелинейного монтажа
• обеспечить совместную работу нескольких монтажеров над одним проектом с любой свободной станции монтажа без переноса медиаданных
• просчитывать комплексные эффекты на нескольких рабочих станциях без дублирования медиаданных
• работать с видео форматов HD / SD / HDV / DV.


    Каждый пользователь, или рабочая станция имеют свой логин и пароль, по которым им выделяется место на дисковом массиве, а так же открывается, или закрывается доступ к материалам других пользователей. В медиасервере EditShare применяются избыточные кулеры и блоки питания с "горячей заменой". Дисковый массив построен по технологии RAID5.

Архив, работающий под управлением автоматизации вещания Pro-Bel Morpheus телеканала “MTV Украина”, представляет из себя многоуровневую систему хранения данных, состоящую из ленточной библиотеки StorageTek SL500 и обеспечивает хранение более 4 тысяч часов материала и оперативного хранилища данных, связанных между собой интерфейсом FiberChannel.
    Учет хранимого материала, контроль перемещения данных между уровнями, выдачу материала из системы хранения по запросу системы автоматизации вещания, распределение ресурсов системы и т.д производится под управлением CSM (Content Storage Management) DIVArchive компании Front Porch Digital.

    DIVArchive – модульная система позволяющая, как наращивать мощность в соответствии с потребностями пользователя, так и создавать полностью отказоустойчивые программно-аппаратные комплексы, что и было успешно реализовано на телеканале «MTV Украина». Два сервера, с установленными модулями DIVArchive Manager и DIVArchive Actor (основной и резервный), обеспечивают 100% работоспособность комплекса и сохранность информации.

    Учитывая специфику вещания «MTV Украина», одним из важных элементов для полноценной подготовки эфира было обеспечение телеканала системой автоматического краткосрочного и долгосрочного планирования вещания, которая бы обеспечивала интеграцию с автоматизацией вещания Morpheus.
    В качестве такого решения была установлена система MusicMaster, получившая широкое использование в сети телевизионных каналов компании MTV, обеспечивающая редактора всеми необходимыми инструментами, как для ручного, так и автоматического планирования эфирных расписаний; их составление и редактирования; статистическую обработку.
    Эфирный плей-лист, подготовленный в системе MusicMaster, может включать ссылки на графические шаблоны и эффекты оформления эфира, их содержание, а также включать в себя все необходимые команды управления для системы автоматизации.

    Для съемки студийных программ, а также организации прямых эфиров на телеканале «MTV Украина» был организован аппаратно студийный блок. В качестве студийных камер на телеканале используется камера DXC-D55P c 26-пиновым камерным каналом, сигнал с которого поступает на видеомикшер For-A Ginga VPS-700. Для резервирования тракта видеомикшера все сигналы подаются на матричный коммутатор Harris Integrator 32х32.

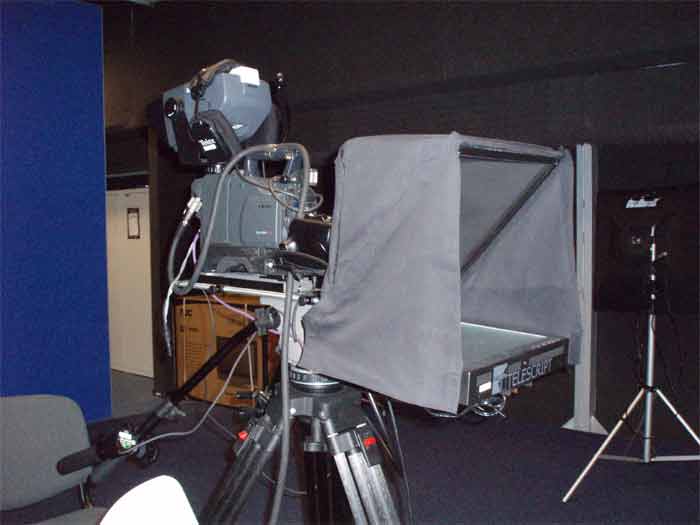

    В студии установлен суфлер компании Telescript.
    Звуковой тракт АСБ – аналоговый.
    Для записи программ и прямых эфиров на сетевое медиа хранилище EditShare, в АСБ, установлена станция захвата материала на базе Apple Mac Pro c платой ввода-вывода материала AJA Kona-LHe.

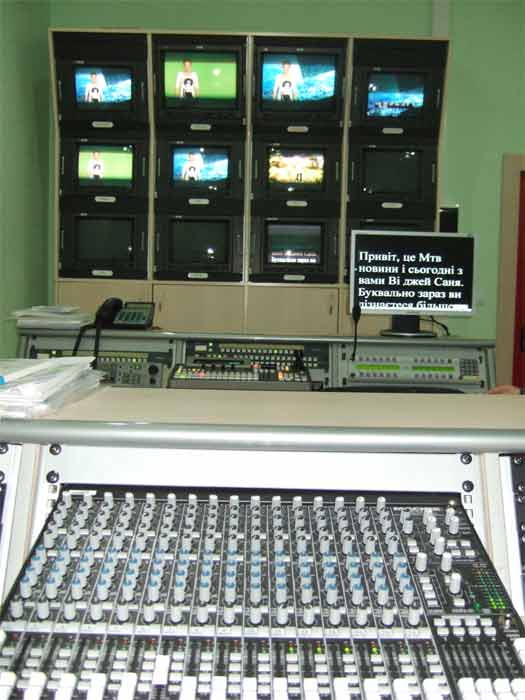

    Визуальный контроль сигналов источников и выходных программ АСБ обеспечивается двенадцатью 15 - ти дюймовыми SDI мониторами, установленными в мониторный стеллаж.
    Для достижения максимальной гибкости в обмене видеосигналами между всеми аппаратными телеканала «MTV Украина» был интегрирован матричный коммутатор Harris Integrator 32х32.
    Системное оборудование, включающее в себя систему синхронизации и точного времени, преобразователи и распределители видео и аудио сигналов, базировано на модулях серии 6800+ компании Harris.
    Спутниковый прием сигналов осуществляется благодаря использованию профессиональных ресиверов TANDBERG.
    Для обеспечения телеканала системой служебной связи была установлена 24-х портовая матрица Telex Zeus2400 с двенадцатью, подключенными к ней, клиентскими панелями связи.
    IT инфраструктура телеканала создана на базе коммутационного оборудования компании Cisco.
    Все аппаратные «MTV Украина» оснащены специализированной мебелью, разработанной и произведенной в соответствии с условиями помещений и требованиями заказчика.

    В техническом арсенале телеканала «MTV Украина» имеется четыре комплекта ТЖК формата P2HD, в комплект которых входит видеокамера Panasonic AG-HVX200E; карты памяти P2; портативный накопитель Panasonic AJ-PCS060G; штатив Cartoni Focus; аккумуляторные батареи Phylion, обеспечивающие электропитанием как камеру, так и накамерный светильник; микрофоны, а также вся необходимая для удобной и безопасной эксплуатации и транспортировки экипировка.


    Нельзя оставить без внимания то, что при поддержке специалистов компаний Pro-Bel, Omneon и Front Porch Digital, было проведено обучение и операторов телеканала, и технического персонала “MTV Украина”.

    Как резюме можно сказать, что на сегодняшний день “MTV Украина” это первый телеканал в стране, где полностью реализовано безленточное производство.



Керівник технічного департаменту каналу «MTV Україна» - Олександр Ведмідь.

Побудова телеканалу з такою світовою брендовою назвою як MTV, безперечно, неординарна подія в медіапросторі України. Тим більше, що технологічні стандарти побудови мережевих каналів MTV по всьому світу є дуже високим та специфічними. За стандартами MTV основою системи мовлення повинен стати комплекс серверного обладнання фірми Omneon,  та ефірна автоматизація від Pro-Bel. Обов’язковою умовою технологічної структури каналу була система повного автоматизованого архівування.

За щасливим збігом обставин офіційним представником вказаних торгових марок в Україні є відома фірма «Інженер-Сервіс». До проектування каналу  були залучені фахівці двох фірм-системних інтеграторів: «Інженер-Сервіс» та «Technical Brothers». Проект готувався на підставі технічного завдання, що основною умовою мало реалізацію технологічного процесу на базі багатоканального серверного мовлення, безплівкової технології виробництва, та з використанням на всіх без винятку етапах FTP-трансферу. Не треба думати, що рекомендовані MTV системи мовлення надавали повністю готові рішення та були повністю сумісні. Навіть достатньо сучасні іноземні телеканали на цей час не мають повного комплексу таких технологічних систем та рішень. Особливо необхідно вказати на проблеми реалізації автоматизації та сумісності процесів планування ефіру та віддаленого продажу рекламного часу.

Дуже жорсткі умови безпеки ефіру, специфіка динамічного наповнення музичного каналу, реалізація системи цифрової доставки контенту та умови можливості повного віддаленого контролю за більшістю робочих процесів робили задачу побудови каналу непростою. Але дуже цікавою.

З гордістю можу сказати, що з допомогою іноземних інспекторів від MTV NE, інженерів компаній «Інженер-Сервіс» та «Technical Brothers», команди інсталяційних інженерів Pro-Bel, Omneon та групи інженерів каналу завдання було успішно виконане на дуже високому технічному рівні. В дуже стислі терміни нам вдалося виконати реконструкцію приміщень, їх технологічне оснащення за останніми вимогами, налаштувати потужні комунікаційні системи та запустити мовлення до Дня Незалежності. Відпрацювання всіх робочих процесів та повний вихід на ефірне мовлення був завершений ще за 10 днів.

Таким чином, можу відповідально завірити, що в Україні побудовано телеканал, де не передбачено використання касет (окрім касет сторонніх виробників).
